电磁制动器

    电磁制动器是利用电磁吸引力加压于一对摩擦面,产生摩擦力矩来制动的装置。由定片和静片构成,靠空气对流来冷却。它只有一个摩擦面,结构简单,散热效果好,摩擦面间没有润滑油引起的粘滞,所以反应迅速,动作灵敏,无空转力矩,能承受高频度的停止和启动动作,故适应于要求反应迅速和动作频繁的场合,这些特点正符合织机传动的需要。但它简单磨损,这是该形式的缺点。

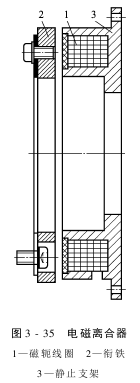

    图3-35是结构示例,属于静止线圈、制动衔铁组成的电磁制动器。
    嵌有线圈的静止线圈通过支架固定在机器静止部件上。在转子的端面上埋入摩擦片,衔铁装在皮带轮上。线圈通电后,就使磁轭激磁,在磁轭线圈1、衔铁2间形成一个磁路,从而吸引衔铁,使2和静止线圈互相贴紧。此时两者之间产生制动的摩擦力矩,从而使主轴皮带轮快速停止转动。切断电流时,则靠弹簧片回复力将衔铁和摩擦片分开。因为无间隙自动调整装置,所以衔铁和摩擦片间的间隙经过一段时间的磨损后,静片和动片的间隙会变大,或者有油污粘附其上时,将导致停车位置不精确,就应该进行调整和清理。
    喷水织机常用的制动器额定静力矩值为350～500N m,耗用功率为40～70W,电源为24V直流电。
    直流电磁线圈属于感性电路,当电流急剧发生变化时,将因自感作用而在电路内发生反电势,阻碍电流马上变化,这就是直流磁路的过渡现象。对于电磁制动器,在加上电压后到衔铁被吸,相应会有一段过渡时间,这对于织机要求快速反应是不利的。为缩短上述过程,提高灵敏度,在启动或制动开始阶段,可采纳一些非常的电路,如:刹车时,可采纳快速励磁线路、过电压励磁线路或电容快速励磁线路等;过电压方式是其中常用的一种,既在制动的起始阶段,线圈短时间加上2～3倍于额定电压的高电压,缩短吸引时间,使结合力矩迅速上升,加快制动过程;另一种方法是电动机的反接制动,加速制动过程。
    高速无梭织机还采纳超启动力矩电动机,进一步加快启动过程以适应高速化,这种电动机的启动力矩可为正常值的8～12倍。
    由于采纳了电磁制动器操纵织机的启、制动以及其他机电结合装置的应用,使得织机的操作可以按钮化,操作方便。常用的按钮种类有:开车、关车、紧急关车,点动、点动一转、慢倒车等,以上均是操纵主传动的按钮;其它,还有一些操纵辅助机构的按钮,如寻纬反转及正转,电子送经正、反转,电子卷取正、反转等。 AAAASE3RETRUY7I8OFG
