丝光机——布铗丝光机

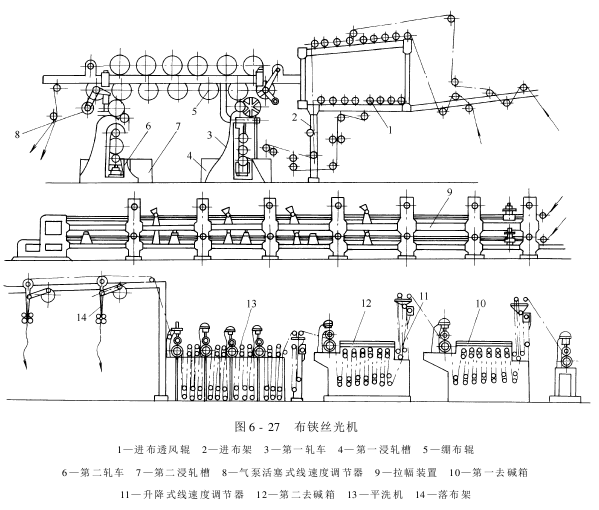

    布铗丝完机的主要组成部分有平幅进布装置、烧碱溶液浸轧机及绷布辊、布铗扩幅装置、淋吸去碱装置、去碱蒸箱、平洗机、烘筒烘燥机、平幅出布装置和传动机构等,如图6-27所示。

    1.平幅进布装置
    除了平幅进布装置的各通用装置外,需增加进布透风装置,主要是为了降低布面温度,幸免热量带入碱液而影响丝完效果。
    2.浸轧槽及绷布辊
    一般采纳站式三辊平幅浸轧机,二浸二轧,前后共两台。在浸轧槽内装有多根导辊,以增加织物在碱液中的浸渍时间,一般可达20s左右。浸轧槽具有可通冷水冷却槽内碱液的夹层。两个浸轧槽间有连通管,以便碱液的流动。台浸轧槽压力要小些,可用杠杆加压,以使织物带较多的碱液,有利于碱液和纤维素的作用。第二台浸轧槽压力要大,可用油泵加压,使织物带碱量小,轧余率小于65%,便于冲洗去碱,降低耗碱量。
    为了延长织物的带碱时间,满足碱对织物充分渗透和反应,同时预防织物溶胀后收缩,在两台浸轧槽之间的机架上方装有十几根上下交替排列的铁制空心绷布辊,直径为460～500mm。一般被动运行,也有主动运行的。为预防织物收缩,织物沿绷布辊的包角面应大些,且后台轧槽的线速度大于前槽,这样,织物的经向有肯定的张力,可防收缩,纬向利用摩擦阻力防缩。
    3.布铗扩幅和去碱装置
    布铗扩幅装置的作用是用布铗铗住织物布边,在纬向施以张力,预防织物吸碱后发生收缩,影响产品的完泽、缩水率及尺寸稳定性。

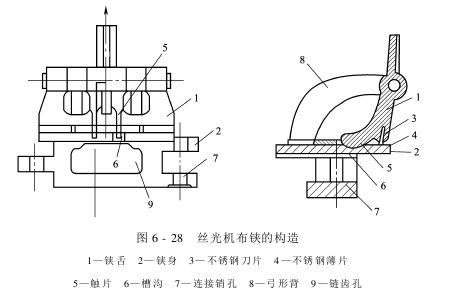

    布铗扩幅装置是由左右两条环状的布铗链组成的,长度约15～20m。两条环状布铗链由许多布铗用销子串联,敷设在两条轨道上,可以通过螺丝杆调节布铗链的距离,一般调节成橄榄状,即两头小中间大。两头小便于织物顺利地上铗和脱铗,中间大使织物得以扩幅。布铗是由铗身和铗舌组成的,铗身底座装于轨道上,铗身的上部为弓形背,弓形背端用销子装上铗舌,铗舌的不锈钢刀口和铗身嵌有不锈钢薄片的平面接触。铗舌由铗舌柄、不锈钢刀片和触片等组成,如图6-28所示。

    当织物进入布铗链时,借开铗盘的推力使铗舌刀口和铗身的不锈钢薄片之间形成空隙,织物布边即喂入布铗,如图6-29(a)所示。此时铗舌靠自身重量落在布上,触片即被织物托住,铗舌刀片尚未咬住织物。由于布铗链间的距离逐渐增大,织物渐渐离开触片,当织物离开到槽沟外时,铗舌又靠自身重量下落,触片落于铗身平面的槽沟内,由于织物的纬向张力和摩擦力的自锁作用,刀口马上织物布边咬住,从而使织物得以在纬向获得扩幅,如图6-29(b)所示。

    当织物进入布铗链出口时,又借开铗盘的推力使铗舌刀口和铗身的不锈钢薄片间形成空隙,刀口不再咬住织物,而使织物脱离布铗。

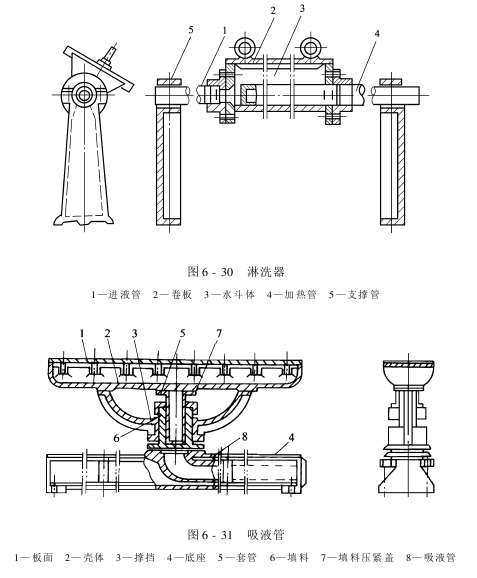

    织物在布铗链上扩幅运行1/3后,受到3～4只淋洗吸液装置的淋吸去碱。每只淋洗器(图6-30)自织物上方将热水或热洗碱液淋于织物全幅,然后,再由紧贴织物下方的和真空泵相连的表面布满小孔的吸液管(图6-31)吸去。这是一种使织物处于伸张状态下,采纳真空吸液,以强化织物中液体交换的清洗去碱方法。由吸液管吸下的淡碱液,依次排入机下的各淡碱池内,然后按逐步逆流淋洗的原则,分别由各泵把淡碱池内的淡碱液和来自去碱蒸箱的淡碱液,输送到相应的淋洗器。为了提高淋洗效果,使用的淡碱液温度应完可能高。但对涤棉混纺化纤织物织物,温度以不超过70℃为宜。

    去碱蒸箱和平洗机的结构在前面的章节中已做介绍。
