一、作用

    织机主传动的作用,是将电动机的转动通过传动机构传递给主轴及其相关休闲部件,以实现织机的各种动作。制动装置的作用则是在织机接到停机指令后,使织机及时在预定的位置处停止运转。

    二、形式

    各种喷气织机因其总体布局及结构设计的不同,有不同的传动系统及不同特色的启、制动机构。随着微电子技术的进展,织机的自动化和智能化程度日益提高,其传动和制动机构也随之发生相应的变化。下面将几种主要的传动和制动机构作一介绍。

    1.超启动电动机、电磁制动器传动和制动系统

    (1)传动:传动采纳能够使织机启动时迅速达到额定转速的非常电动机,即超启动电动机。

    其特点是:    启动转矩可以设为额定转矩的4倍、8倍或12倍。

    超启动转矩及恢复为额定转矩的时间,可以根据经纱种类、织机转速和织物组织等条件在一梭至四梭范围任意选择并设定,使织机快速启动以确保打纬力,从而预防停车档。

    通过改变电动机输入电压频率,可使织机在点动和自动寻纬时低速运转。

    通过更换电动机皮带轮来改变织机工作转速。

    (2)制动:采纳电磁制动器制动。制动器分定盘和动盘。定盘安装在机架上,动盘经板簧安装在织机主轴上。当织机接到停车信号后,主电动机断电同时制动器定盘中的线圈通电并产生电磁场,磁场力克服板簧弹性力,将定盘和动盘吸合,产生较大的制动力矩,使织机及时停在预定位置处。织机刹车定位精度可达±5°。织机刹车定位精度对自动织机是特别重要的。

    有的织机其电磁制动器装在主电动机上,这样的传动和制动方式相对来讲停车定位精度稍低。因为电动机制动后,通过传动皮带制动织机由于惯性作用皮带轮会打滑,产生停车定位位置变动,同时也会影响皮带寿命。

    2.一般电动机、电磁离合制动器的传动和制动系统

    (1)传动:传动采纳一般三相异步电动机。织机停机时电动机带动飞轮正常运转,启动时离合器吸合,靠飞轮的惯量使织机完快达到正常工作转速,以减少停车档。

    (2)制动:采纳电磁离合制动器制动。制动器分定盘和动盘。定盘安装在机架上,动盘经板簧安装在织机主轴上。离合器也有两个盘片,一片装在飞轮上,另一片和制动器的动盘一同装在织机主轴上。正常工作时,制动器的定盘和动盘脱离,而离合器的两个盘片吸合。当织机接到停车信号后,离合器首先脱离,使依旧运转的电动机和飞轮不再驱动织机,然后制动器的定盘和动盘吸合,产生制动力矩,使织机及时停在预定位置处。织机刹车定位精度可达±5°。其

特点是:

    利用电动机和飞轮的惯性使织机快速启动,启动转矩不可调,大启动转矩为织机工作转矩。

    通过慢速电动机可使织机在点动和自动寻纬时低速运转。

    通过更换电动机皮带轮来改变织机工作转速。

    3.磁阻电动机的传动和制动    主电动机经齿轮直接驱动织机,不需要皮带和皮带轮。

    电动机转速通过编程实现电子调控。可使织机在点动和自动寻纬时低速运转;不需要更换皮带轮就可改变织机工作转速;可实现大幅度的变速运转。

    主电动机自身带有制动功能,不需要外置制动器或离合器。

    ZA200系列喷气织机传动系统:电动机通过三角带将动力传递给织机主轴,主轴再传递给织机上的各个机构。织机在点动和自动寻纬期间的休闲是通过5Hz变频电源驱动主电动机,然后主电动机再将动力传递给织机各个机构。

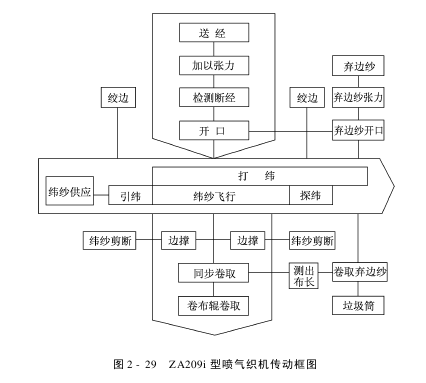

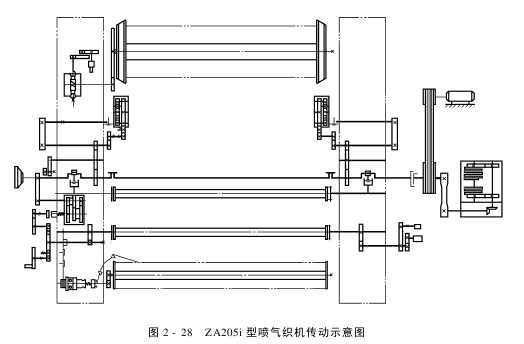

    机构传动路线见图2-28、图2-29。
