SGA726Ⅲ型挠性剑杆织机是江苏省高淳布料机械有限公司在原有SGA726Ⅱ型的基础上结合国内剑杆织机市场自主开发的新一代产品。该机具有结构紧凑、品种适应性强、改换品种便利、操作方便简单、自动化程度高、织造稳定、可靠等特点。

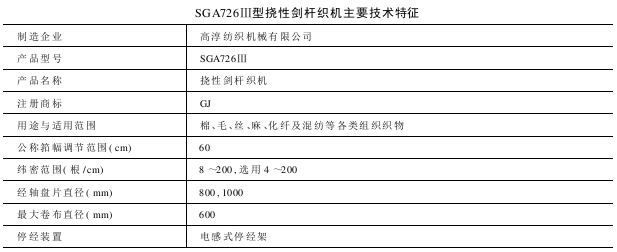

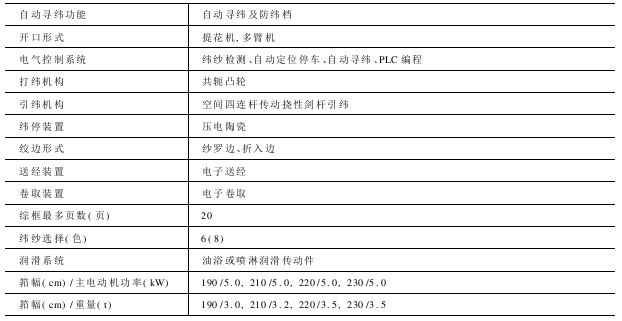

　　适织品种　　经轴边盘直径为805mm、1000mm。

　　带有电子任意6色选纬器,由PLC编程操纵。

　　开口系统　　开口配置Staubli2650型或常熟纺机公司的GT405—Ⅱ型电子多臂机,左侧下置式,SGA726Ⅲ型剑杆织机多臂开口属小开口机构,梭口高度一般为28mm,由程序读入系统操纵开口休闲,输入及修正极为方便。

　　主传动 由一台三相电动机通过单根窄V型皮带传动织机主轴,主轴上装有电磁离合器,由电控系统操纵其启动和制动,从而操纵整机的启动和刹车,通过调整电动机皮带盘的大小来改变织机转速,织机主轴通过高精度齿轮副传动各部件,各传动轴均由高精度滚动轴承支撑,传动平稳、振动小;能量损耗小,传递效率高。

　　打纬机构　　筘座固定在两侧机架的滚动轴承支撑的摇轴上,左右各一对高精度共轭凸轮由主轴经高精度齿轮传动,使摇轴按特定的规律带动筘座作打纬动作,筘座休闲的静止角大、打纬力强、冲击振动小、能适应织机的高速运转。

　　引纬机构　　采纳双侧挠性剑杆单侧引纬,夹持式中心交接的引纬方式。

　　引纬机构由一空间曲柄连杆机构传动扇形齿轮和扇形齿轮啮合的小齿轮带动传剑轮作往复回转,使和传剑轮啮合的挠性剑杆作往复移动,以此达到送纬、接纬的目的。

　　选纬机构　　采纳电子选纬机构,通过对电控程序设置可实现八色纬纱任意选纬。

　　绞边、废边机构　　采纳独站的共轭凸轮传动的绞边传动机构使绞边半综框作上下休闲,用Leno绞边器进行单口纱罗绞边并同时织出两侧废边。绞边时间可根据织造工艺要求而任意调节。

　　送经系统　　采纳积极式电子送经,经轴盘片的经纱释放量(经轴转速)由日本进口交流伺服电动机操纵,织造过程中的经纱张力值由摆动后梁测得该压力值传递给应变感应器连续地发送经纱张力信号到微处理机,从而监测及操纵送经伺服电动机的转速。电动机转速和传感器测得的经纱张力值成正比,微处理机接收到的连续信号的灵敏度和可调性,保证了经纱张力自满轴到小轴保持恒定,而不受织轴直径变化的影响。

　　卷取机构　　采纳电子卷取机构,织物从织口经边撑、开幅辊、卷取辊至卷布辊、卷取辊由卷取箱传动,电子:卷取装置由一只单独的日本进口交流伺服电动机操纵,由微处理机对纬密进行设定,从而操纵卷取电动机的无级变速,纬密范围的设定可在8～200根/cm之间,整个卷取装置无需更换齿轮。客户可选用4～200根/cm的电子卷取箱。

　　慢车、寻断纬系统　　织机的慢车、寻断纬动作由单独的慢速寻纬电动机驱动,当织机因断纬而停车或处理纬向疵点时可使用自动寻断纬系统,该系统通过慢速电磁离合器和寻纬离合器自动使织机倒转(或正转),便于处理纬向疵点,此时仅送经、卷取、开口等机构作同步动作,而打纬、引纬均停止不动。
