引纬机构基本结构及工作原理

    引纬机构的作用是将纬纱引入梭口,使之能和经纱交错成织物。喷水织机的引纬机构是以水为载体,利用高压水的喷射依靠水流和纺纱线的摩擦力将纬纱引入梭口,这使得喷水织机在速度、省力、节能等方面占有优势,但仅限于织造疏水性织物。
    一、基本结构及工作原理

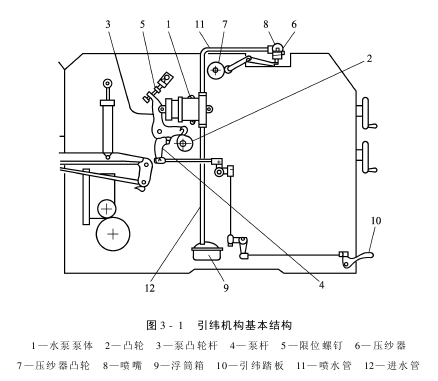

    如图3-1所示,织机运转中,水泵凸轮2的回转使泵凸轮杆3拉动柱塞向左休闲,使水泵从浮筒箱9吸水,水受压后再从喷嘴8喷出。同时,压纱器开启,放出纬纱,由水流带动,从织物一侧引向另一侧,引纬结束后,压纱器关闭,夹住纬纱至下次引纬。
    织机停止时,踩住引纬踏板10,泵杆4推动泵凸轮杆3、拉动水泵柱塞,浮筒箱吸水,放开踏板,喷嘴喷出水来,完成一次投纬。 AAAERT5Y4375JTY
