开口机构开口运动周期

    开口机构的作用是根据织物上机图上经纬交错的变化规律,按序及时带动经纱,将经纱分成上下两层,形成供纬纱通过的梭口通道。
    一、开口休闲周期
    开口休闲一般可分为以下三个阶段:
    (1)开口时期:两片经纱离开综平位置,上下分开形成梭口至满开,此阶段经纱处于休闲状态,经纱张力由小到大逐渐增加;
    (2)静止时期:梭口满开后,经纱在上下两个极端位置静止不动,有利于纬纱通过梭口;
    (3)闭合时期:经纱从满开返回综平位置,使梭口闭合。此阶段经纱张力由大到小逐渐减小。
    上述三阶段形成一个开口周期,并不断循环,使织造连续进行。依次对应于开口、静止、闭合三阶段的角度称为开口角、静止角、闭合角。

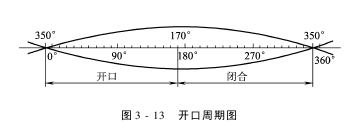

    图3-13为开口周期图。由于在闭合、开口阶段内综框处于连续的休闲状态,所以闭合时期和开口时期合称为综框休闲时期。开口角、静止角、闭合角的分配随织机有效宽度、织物种类、引纬方式和开口机构形式等因素而异。例如,在喷水织机上如采纳四连杆开口机构,由于杆件结构关系,开口角和闭合角较大,而静止角较小。对于采纳凸轮开口的高速织机,为使综框休闲平稳和减少凸轮的不均匀摩擦,常采纳开口角大于闭合角。开口过程中三个时期的时间分配既要为引纬提供良好的条件,又要使经纱在开口过程中不受到过分的损伤,要综合考虑。
