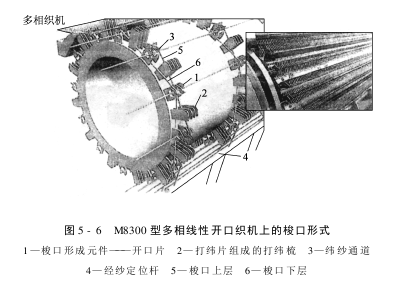

经纱在回转的织造滚筒上面通过,借助梭口形成元件———开口片(图5-6),

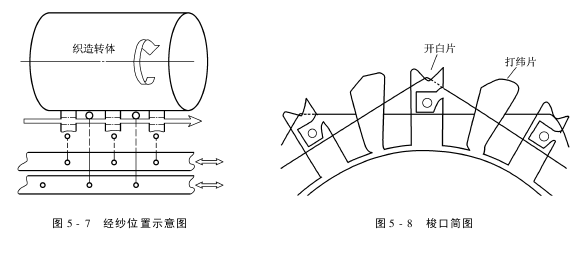

使梭口在转动滚筒圆周上连续形成,滚筒的圆弧及转动使开口片将梭口一个接一个连续打开。通过经纱定位杆的精确横动,使经纱或被开口片顶住成为梭口上层经纱,或不顶住仍留在梭口的下层,形成梭口的下层经纱。各根经纱分别穿入经纱定位杆孔眼中,经纱定位杆紧靠织造滚筒并和其轴向平行,见图5-7。根据经纱密度决策所需经纱定位杆个数。由于定位杆质量非常轻,动程非常短,它可以高速运行。这就使M8300型织机具有高速休闲的特性。由于经纱定位杆的休闲顺序可以操纵,因而M8300型织机可生产各种简单的标准织物。图5-8所示为梭口的侧视简图。
