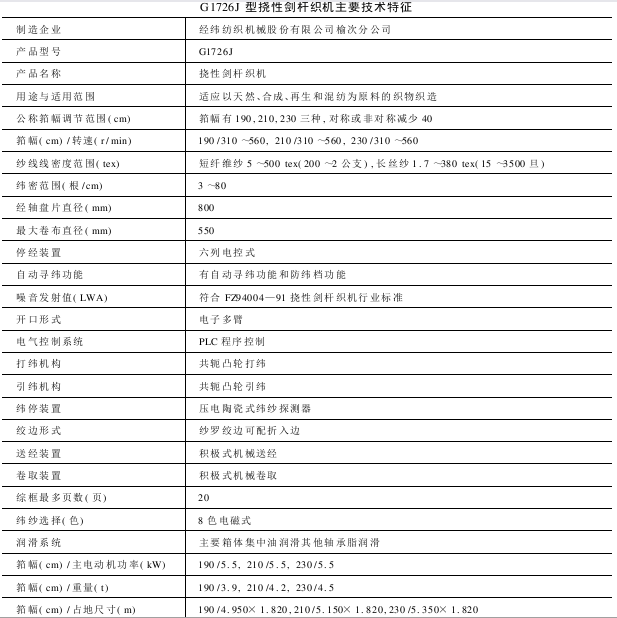

G1726型挠性剑杆织机是经纬布料机械股份有限公司榆次分公司根据国情,自主开发的一种高档剑杆织机,其主要技术性能具有比较先进的水平。G1726J型挠性剑杆织机是在G1726型基础上开发的具有高速、广泛适应性、价格较低的一种新型剑杆织机。

　　适织品种　　该机可以织造棉、毛、麻丝等天然纤维织物,也可织造粘胶纤维、合成纤维织物及天然纤维和化学纤维混纺化纤织物织物。该机可织造轻薄、中、厚及重厚织物。

　　机架 该机采纳加强的铸件墙板,厚度为80mm。主梁和圆梁的截面尺寸大,机架的稳定性高。走剑板的高度离地降到943mm,织机的重心降低。打纬动程短,打纬力大,即使特别厚重的织物也能满足织造。

　　开口机构　　采纳Staübli2650型或GT405Ⅱ型旋转式电子多臂,综框大页数为20页,左侧下置式。

　　引纬机构　　采纳共轭凸轮传动,织造有效宽度改变时调整特别简单,只需将剑头移到梭口外侧。

　　可以减少剑头的无效动程。由于车速的提高,适当放慢其钳纬时的休闲速度,当剑头进入梭道后速度再增加。加大传剑轮尺寸,剑带和传剑轮的包围角加大到180度,延长剑带寿命。剑头、剑带高质小型化。剑头和剑带由两排标准导剑钩导引或由浮动导钩(GFG)导引,两种形式能够互换。

　　打纬机构　　采纳共轭凸轮打纬,优化的打纬轴托架结构及打纬轴的位置,使打纬机构在打纬时各构件减少变形,刚性强,打纬动程减少,减少了钢筘和经纱的摩擦。

　　送经机构

　　G1726型剑杆织机的送经机构采纳电子送经,由固定后梁和活动后梁组成,后者用来感应经纱张力。传感器将感应到的经纱张力信号连续地传送给操纵马达驱动系统,这个信号和实际的经纱张力成正比,电动机的转速和这信号成正比,使经纱张力始终稳定,经纱张力的参数可以进行预调,要求经纱张力无论在织造过程中还是在停机时都能进行调整,在停车时经纱张力能够自动补偿,重新启动时能马上恢复到预调的张力值。

　　G1726J型织机的送经机构和G1724型相同。

　　卷取机构　　G1726型剑杆织机采纳电子卷取,纬密范围为5～200纬/cm,纬密的任何变化,可以通过外部的预选参数使织机显示出相关的纬密信息。为了适应厚重织物的要求,卷取辊和压布辊的直径都有所增大,以增大卷取的刚度。

　　G1726J型织机采纳机械卷取机构,其润滑为油浴式。

　　电子送经和电子卷取采纳同步电子连接器,保证织机在运转中具有精确的纬密和设定的经纱张力,大程度地幸免了产生开车痕的可能性,从而获得高质量的织物。

　　纬纱供给方式　　使用独站的电子储纬器,实现纬纱筒子的连续退绕。

　　纬纱选色装置　　采纳PLC可编程操纵器操纵的电磁式选色装置,可配8色。

　　自动寻纬方式　　有自动寻纬功能和防纬档功能,多臂机或凸轮开口机构自动倒转圈数根据需要设定。

　　断纬自停方式　　采纳压电陶瓷电子传感技术。

　　断经自停方式　　六列停经架,接触式断经自停。

　　布边装置　　采纳纱罗绞边装置,根据用户需要还可配折入边、热熔边或边字提花机。

　　启动制动装置　　电动机通过电磁离合器和制动器来传动织机,它具有迅速启动、制动的特点。

　　润滑方式　　用于驱动剑杆和钢筘的两侧凸轮箱采纳喷淋润滑,通过油泵自动循环,油路中的过滤器保持了润滑油的清洁,有效地延长了油的使用时间,整个润滑系统的工作情况由PLC进行操纵,采纳多喷孔定位喷淋,使润滑充分有效,其他全部主要机构均被分别封装在油浴箱里,因此简化了织机的维护保养,节约了维护保养花费。
