经停片的种类和技术要求
一、经停片的种类
根据自停装置的形式,经停片可分为机械式经停机构用经停片(M形)和电器式经停机构用经停片(E形);根据经停片的结构,可把经停片分为开口型(O形)和闭口型(G形);根据穿纱眼的形状,又可把经停片分为U形穿纱眼型(代号U)和圆形穿纱眼型(代号R)两种型号。

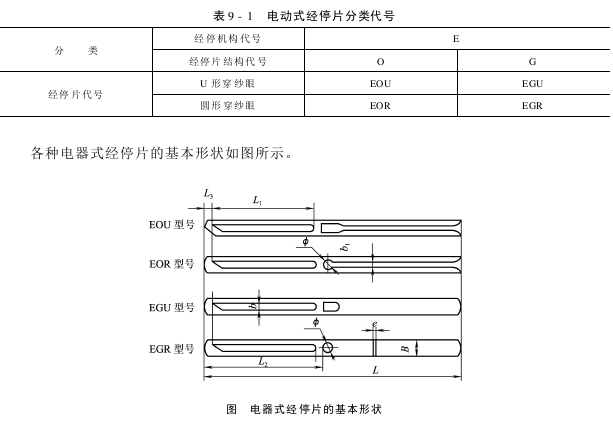

无梭织机由于织机速度较高,因此使用电器式经停片;又由于U形穿纱眼对纺纱线的磨损比R形穿纱眼对纺纱线的磨损相对较小,所以无梭织机多用U形眼电器式经停片。电器式经停片的分类代号见表9-1。
二、经停片的技术要求

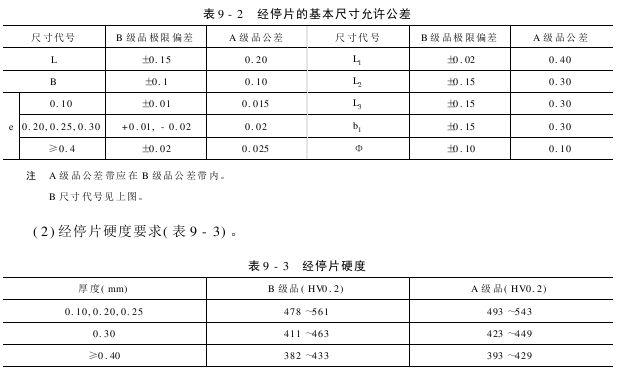

(1)各类经停片的基本尺寸同意公差(表9-2)。
(3)经停片的材料采纳55号、60号优质碳素钢或质量相当的钢材。
(4)经停片应平直,平面度:B级品为0.40mm,A级品为0.20mm。
(5)经停片的槽对经停片中心线的对称度为0.20mm。
(6)经停片应经表面电镀处理,不得出现基体暴露现象。穿纱眼边缘到上槽边缘中心处镀层厚度:A级品不小于0.005mm,B级品不小于0.015mm。
(7)经停片必须表面完滑。穿纱眼内应圆滑,无毛刺,无刃口,表面镀层不得有缺陷。
