电子电气控制系统

    片梭织机的电子电气操纵系统的基本构成示意图如图4-19所示,主要有传感器1,放大器箱2,投梭计数器3,紧急停车按钮4,停机按钮5,经纱检测器6,电子操纵制梭器7,片梭监测传感器8,信号灯9,操纵箱10,角度传感器11,吸持电磁铁12,储纬器插座13,受操纵的润滑系统14,极限开关15,主电动机16,电源17,自动寻纬装置18,识别机械故障的传感器19,电动机送经装置20等构成。

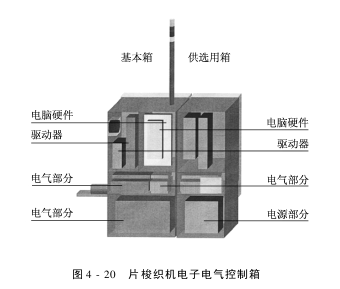

    P7300型片梭织机电子电气操纵系统中的的操纵箱具有更高的机动灵敏性,以适应优化织造工艺的要求,采纳了集中操纵全部功能的设计理念,布局整齐、清楚、合理,并引进“源头直达目标”的新型接线理念。增加了对横向交叉功能的支持,自动校正纬纱探测器,自动优化了片梭制动功能,扩展了数据统计功能。P7300型片梭织机电子电气操纵拉杆包含基本箱和供选用箱,其图解如图4-20所示。它主要由电脑硬件,驱动器,电器部分,电源部分等组成。

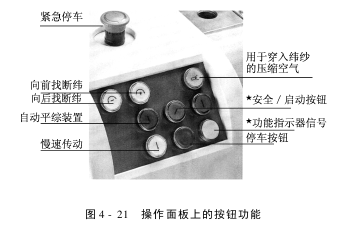

    P7300型片梭织机分别在织机的投梭侧、织机中心和接梭侧设有操作面板,操作面板上的按钮功能如图4-21所示。

    片梭织机的电子电气操纵系统的终端为触摸屏,触摸屏上设有操纵机构的总体合成、织物组织操纵系统、数据治理系统、运转记录簿、统计资料、诊断指示和援助系统。其操纵机构的总体合成如图4-22所示。数据治理系统如图4-23所示。
