控制系统织机传动

    喷水织机因其引纬系统简便、经纱原材料强度较高的特点,所以其转速高,对主传动电动机的要求也较高:较高的启动转矩以及快速制动的反向扭矩,同时要考虑频繁的正反向点动带来的频繁启动冲击电流等。
    由于独特的工作环境(工作环境湿度大),故对电动机提出了很高的绝缘性能及密封性。
    喷水织机电动机必须具有较高的启动转矩,以满足织机的初始打纬力,幸免织布纬疵。为了满足织机的快速制动,电动机的转子必须可以承受较大的扭矩。
    主传动电动机内部附有温度开关,进行过热爱护。
    主传动电动机必须定期添加润滑脂,以保证正常运行。
    为了保证织机正常启动和运行,主传动电动机轴头一般都为锥形。机型不同,其锥度有所不同。在使用中或更换皮带轮时,肯定要保证皮带轮和电动机轴有足够接触面。
    为了保证喷水织机足够的启动转矩和工作转矩,主电动机皮带必须具有足够的张力。通常使用直压式张力仪称进行皮带张力检测。
    为了保证良好的织物质量,喷水织机必须做到精确的定位制动。喷水织机的制动包含电磁制动器的电磁制动以及主传动电动机的反接制动。
    喷水织机制动系统必须保证打纬轴停止在170°±20°的范围之内,并且保证停在断纬指令发出后的纬。
    制动系统由电磁制动器、电源及操纵回路组成。如图3-38所示。

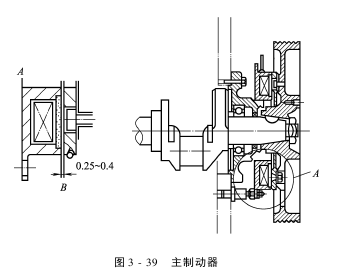

    喷水织机普遍采纳单片式电磁制动器(3-39)。由动片(金属摩擦材料)和静片(表面为非金属摩擦材料,内部并埋有线圈)组成。其结构简单、使用方便。电磁制动器按线圈种类分为单线圈和双线圈两种形式。沈阳宏大纺机公司(沈阳纺机厂)及丰田公司(即原尼桑公司)生产的喷水织机使用单线圈式电磁制动器;津田驹及引春公司生产的喷水织机使用双线圈式电磁制动器,即高压线圈和低压线圈。


    织机使用的电磁制动器其制动力矩一般在160～350N m之间。当织机的转速越高、门幅越阔时,其所需的制动力矩越大。
    电磁制动器使用时必须做到两个基面平行,且间距保证在0.25～0.4mm之间。使用时切忌两个摩擦面沾染油污尘埃。
    织机使用中,要常常检查制动器间隙,并进行调整,以保证正常运转。
    电磁制动器在使用中,其引线不可接地,以免烧坏输出功率管。ZW型喷水织机制动器引线不可颠倒接线,其极性不可改变。
