穿综杆的种类和技术要求

一、穿综杆的分类
    (1)按穿综杆的截面形状分类:O形;J形;C形(见图6-1)。


    (2)按穿综杆的用途分类:
    ①闭口O形综耳综丝用的穿综杆。
    ②J形综耳纲片综用穿综杆。
    ③C形综耳钢片综用穿综杆。
    二、穿综杆的规格和技术要求
    (一)O形穿综杆的规格和技术要求
    (1)根据穿综杆的使用情况。O形穿综杆可分为:A形、B形两种。

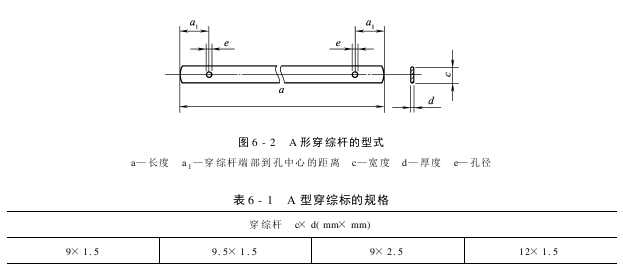

    ①A形:A形穿综杆的形式和规格如图6-2、表6-1。

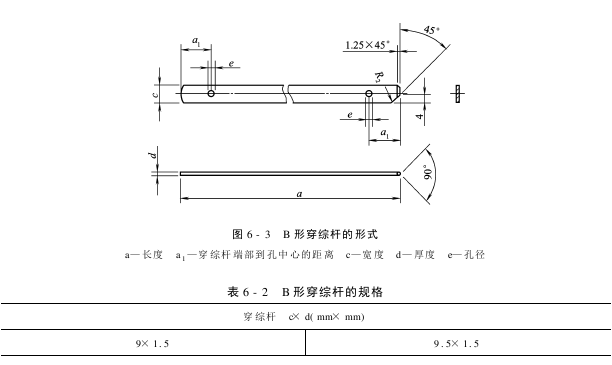

    ②B形:以楔形端连结乌斯特(Uster)自动穿经机的穿综杆。B形穿综杆的形式和规格如图6-3、表6-2。

    (2)O形穿综杆应用不锈钢(2Cr13、3Cr13)或锰钢(60Mn、65Mn)等材料冷轧成型,并经热
    处理后而制成。
    (3)O形穿综杆的技术要求为:
    ①穿综杆的抗拉强度σb =1300～1500N/mm2。
    ②穿综杆周围完滑,无毛刺。
    ③穿综杆表面平坦完洁,周围完滑,无毛刺。
    ④穿综杆需校直。
    (二)J形穿综杆的规格和技术要求

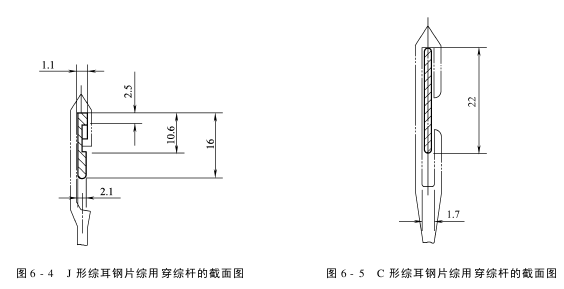

    (1)J形穿综杆的规格为:16mm×2.1mm,其主要尺寸见图6-4。
    (2)J形穿综杆应用不锈钢(2Cr13、3Cr13)或锰钢(60Mn、65Mn)等材料冷轧成型,并经热处理后而制成。
    (3)J形穿综杆的技术要求为:
    ①穿综杆的抗拉强度σ_b=1290～1400N/mm²。
    ②穿综杆表面平坦完洁,周围完滑,无毛刺。
    ③穿综杆需校直。
    (三)C形穿综杆的规格和技术要求
    (1)C形穿综杆的规格为:22mm×1.7mm,其主要尺寸见图6-5。

    (2)C形穿综杆应用2Cr13或3Cr13等材料冷轧成型,并经热处理后而制成。
    (3)C形穿综杆的技术要求为:
    ①穿综杆的抗拉强度σ_b=1290～1400N/mm²。
    ②穿综杆表面平坦完洁,周围完滑,无毛刺。
    ③穿综杆需校直。直线度≤0.3m。
