SJ736型挠性剑杆织机是绍兴面料机械集团有限公司集SJ758型和国内外剑杆织机的优点于一体开发研制的一种新型剑杆织机,该机非常适用于厚重织物。引纬装置采纳六连杆引纬结构方式,能确保剑头左、右进出时间调整;引纬、接纬稳定可靠。本机采纳四连杆短牵手和短筘座脚打纬,摇轴用110mm无缝管结构,确保打纬力,能适合高速休闲和厚重、高密织物的织造。

    传剑箱用先进的螺旋伞齿轮合理设计而成,传动稳定可靠。张力装置采纳三后梁张力结构,非常适用高密织造来平衡经纱张力,提高织物的品质。

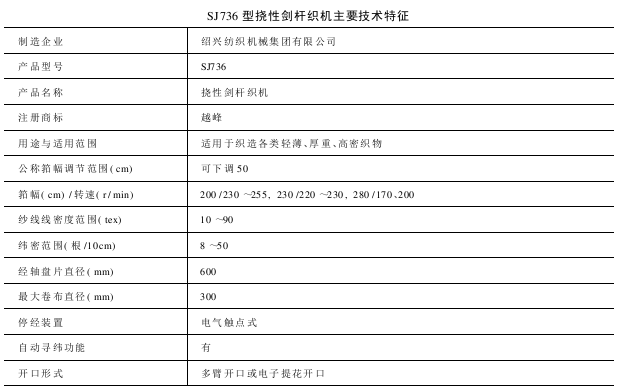

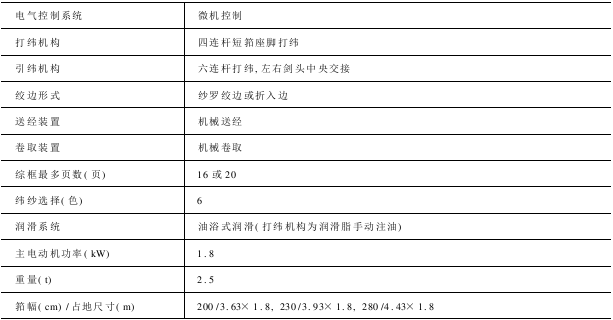

    型式    挠性剑杆引纬,中心交接。

    筘幅    2000mm、2300mm、2800mm(有效筘幅=公称筘座-100mm)。

    开口装置    各类多臂机,提花机。

    曲轴转速    2000mm(230～250r/min)、2300mm(200～230r/min)、2800mm(170～200r/min)。

    电气操纵    采纳微电脑(PLC)操纵,左右双向操作。

    纬纱选色    六色。

    织轴盘片直径    600mm。

    制动型式    电磁制动。

    卷布辊满卷直径    300mm。

    纬密范围    8～50根/cm。

    刺毛辊直径    127mm。

    导布辊直径    32mm。

    卷布辊直径    95mm。
