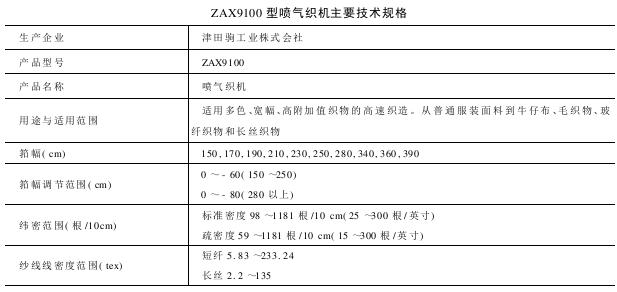

ZAX型喷气织机
ZAX9100型喷气织机是津田驹公司以任何人都可简单利用专业技术高速、高效织造高品位织物为目标而研制开发的新一代喷气织机。
该机型从机架结构、打纬、引纬、送经和卷取各机构上,实现了技术突破或改进,加上津田驹首创的织造导航系统的强大功能,使该型织机成为目前为优秀的喷气织机。
适织品种 具备各类有效的辅助装置,可以织造从一般衣料到轻重磅牛仔布纯毛布料,长丝织物,玻纤织物,以及多色、宽幅,高附加值的各种织物。
主要结构 传统的两侧箱形墙板加横梁的高稳定性结构,经电脑三维周密解析手段全新设计,加上崭新概念的惯性矩小的偏心打纬摇轴和中空钢筘架座的采纳,实现了更合理的圆滑有力的打纬,同时降低了动力油浴中的负荷和大大抑制了震动,使其具有了以往织机难以具备的高速织造高难织物的卓越性能。
前梁和空气储槽合成一体,直接连接新型电磁,每两只辅喷嘴配置一只气阀,进一步提高了高速适应性,有效地降低了空气消耗。
织造导航系统 该系统为津田驹公司首例,其融入了津田驹公司长年累积的丰富经验和专业技术,通过在“导航键盘”上进行简单输入,使用者即可简单地进行专业技术水平的织造。该系统在织机运行过程中,可引导织机达到佳运行状态。同时,系统中的维护导航功能,可引导使用者及时高效地进行必要的维护保养作业,并在织机发生故障时,精确快捷地查出故障原因排解故障,通过该导航系统,还可查询织机的使用方法和零配件详细内容。
该系统更具强大的学习更新功能,今后可随时获得津田驹公司提供的无偿升级服务,和津田驹公司共享其新开发成果。
人性化设计 本机型在多处为提高操作方便性,作了新的改进设计,首先在机架的高度和纵深尺寸进行了改进,缩短了操作距离,将压力操纵装置改在简单操作的上方位置,将原来处于内侧的积极送经装置改为外侧,使用的工具种类统一,设置提升压布辊快速手柄。此外在导航系统中还有自动设定功能,快速改善停车档功能等。
引纬系统 宽幅250cm以下采纳4连杆打纬,宽幅采纳引纬时间充裕的6连杆打纬,从而实现了高速时的稳定引纬。
FDP—AⅢ电控鼓筒储纬装置ZAX9100型织机标准配备新型的FDP—AⅢ型电子储纬器。带有积极分纱的送纱机构,可特别简单地织造毛羽较长且硬的纯毛织物或适应其他非常纤维纬纱。其它纬纱预备卷取量较以往储纬器多3倍以上,从而大幅提高纬纱解舒时的张力稳定,实现稳定的运转。
通过第1梭操纵使引纬稳定 ZAX9100采纳电脑操纵梭的引纬定时,预防启动时的长纬或纱端的故障。
三眼式探纬器 反射式的三眼式探纬器可以切实探测短纤和长丝等全部色纱,大幅降低传统探纬器在色纱引纬时的探纬失误率,从而提高效率。
WBS纬纱制动器 WBS大幅降低在引纬结束刹那发生的峰值张力,从而有效预防纬纱的断头和松弛。利用FDP—AⅢ标配的传感器可以操纵出纬纱的解舒角度,高精度地操纵制动定时和制动动程。并且其回拉功能强了有效预防纱端粘连。
纱端处理沙(CC)专用开口装置 使用专用开口装置,可省去2片用于纱端处理的综框,使综框完全用于织物组织,减轻了开口装置的负荷,该装置不仅具有经济性,而且对高速化和节能也有效。
上置式边撑 在织口附近配置导纱杆,在两侧配置上置式边撑,可使全部短纤织物的织口稳定,提高织物的质量。
辅助主喷嘴 将纬纱用较低气压进行加速,可预防对纬纱的损伤,即使是在超高速或宽幅织造等简单造成纬纱负担的条件下,也可以进行稳定运转。有可和主喷嘴联动的标准型和分别设定喷射定时的独站操纵型两种。
拉伸喷嘴 对简单产生纬纱松弛的织物,拉伸喷嘴是极其有效的。根据织物的松弛程度,有横吹式、背吹式和筘齿嵌入式3种选用。
在卷绕部分使用AC伺服电动机,通过计算机操纵,使其和织机完全同步,ETU电控卷取以操纵打纬密度,打纬密度可在“导航键盘”上进行设定而无需更换纬密齿轮。其它通过和ELO电控送经的联动操作,使上机作业更加简单进行。
可以保持均匀的经纱张力,在高速运行中也可高灵敏地适应高密织物的ELO电控送经织造要求。
不需对梭口 ELO电控送经装置还可以根据织机停台时间的长短及停台原因由计算机进行伸长的操纵,通过经轴的反转(倒转)功能和织口操纵功能使织口处于佳位置。通过这一功能可有效去除和改善停车档。
防气圈装置 可抑制纬纱气圈,减少断纬及纬纱储纬器之间的干扰。
代替以往的针式织边方式,用空气将纱端进行折边,从而预防由ZTN型无针式织边装置于织边针所造成的钢筘破损以及机械部件的磨损,更便于维修保养。织边的调整通过“导航键盘”简单的设定即可,用此织边装置任何人都能简单地织造出美丽的布边。
织机由于引纬失误停车时,织机倒转、对织口,去除问题的纬纱以APR—C自动补纬装置及重复运转,这一系列动作全由计算机操纵自动进行。它可以在实现无人化运转,节约劳动力和提高织物质量方面发挥威力。
引纬操纵 采纳AJC引纬自动操纵功能和FIC引纬模糊操纵功能,喷射定时操纵功能和喷射压力操纵功能一起发挥作用,加上辅喷嘴的独站分色操纵和支援操纵,使任何纬纱的引纬都能达到理想的状态。
通过此装置,织机转速可自由改变,并可在同一织物内设定多种转PSC可编程调速装置速。转数在1纬之内可改变,既可适应不同纺纱线的非常规格织物,也可在常规织物时在大效率平衡点上进行高速织造。
空打纬启动在启动之前将织机反转数纬之后,同数纬不进行引PSS可编程序程序启动纬,在只进行开口和打纬动作的状态下进行启动。由此可以修正织口的变形,有效预防稀柳、稀纬的产生。非常是对于高速运转和细薄织物其效果更佳。
单梭引纬启动 对引纬不好的纬纱进行修补后,可在该状态下进行引纬,重新启动织机。
通过减少正反转的空打纬,可使织口的紊乱减少到低限度,有效地预防枕形档的产生。
在修复后及重新启动时,可不进行打纬直接开始引纬,由此预防停车档的QIS快速启动产生。
利用导航键盘的健输入,可以自由设定静止角和相位差。包含伺服电ESS电子开口装置动机在内的传动系统全部焕然一新,从而进一步实现了高速化。大可适应16种综框。可以织造出结合多臂的多框组织和凸轮静止角的特点的高质量织物,而且由于能一刹那改变织物组织,从而可迅速变换品种。
