无梭织机边撑装置的类型 结构和技术要求

一、无梭织机边撑装置的类型、结构
    (1)无梭织机边撑装置根据织布机的类型主要分为四个大类;片梭织机边撑装置、喷气织机边撑装置、剑杆织机边撑装置、喷水织机边撑装置。
    每个大类边撑装置中都有很多种织机型号,根据织机型号的不同,其边撑装置规格和安装的尺寸、形状也不同,故每个大类的边撑装置也分为许多种品种,在每个品种中根据织物的不同,同一品种的边撑装置又可分为多个规格,如:厚型织物、毛纺型织物、中厚型织物、轻薄型织物、长丝类织物、绢纺型织物,其所配的边撑规格也不完相同。

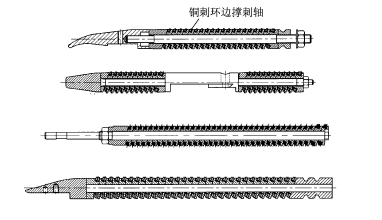

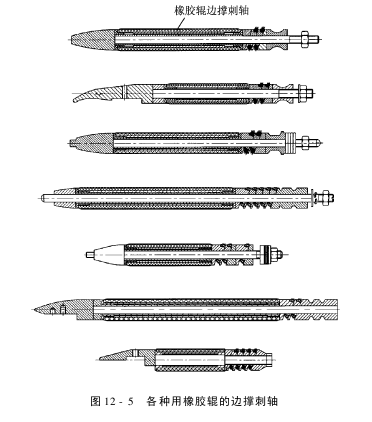

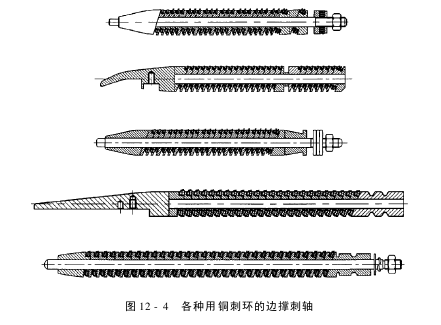

    (2)无梭织机边撑装置的结构,主要有铜刺环运转的,聚氨酯环运转的,橡胶辊运转的,钢刺辊运转的4种形式如图12-4～图12-7所示。厚型织物、毛纺型织物、中厚型织物,要配铜刺环运转的边撑装置,但针露出高度和针排列需按织物的厚度和经纬密度变动,轻薄型织物、长丝类织物、低特高密织物要配橡胶辊运转的丝织边撑装置,张力大的低特高密织物、绢纺型织物要配钢刺辊运转的钢制边撑装置。

    二、无梭织机边撑装置的技术要求
    (1)铜刺环表面粗糙度应达到3.2。
    (2)铜刺环上的钢针应无弯钩、断头、脱落现象。
    (3)铜剌环安装后运转灵敏。
    (4)铜刺环上的钢针露出面应平齐,高低相差不超过0.15mm。
    (5)橡胶辊安装后运转平稳,螺纹无明显差异。
    (6)钢刺辊刺尖需锐利、无跳刺、断刺现象。
    (7)边撑装置安装尺寸应符合织机安装要求。
