气力输送的基本理论 水平管道中气流输送原理

    在水平管道中,由于空气阻力的方向和流向相向而且和重力垂直,因此必须产生适当的力,使纤维介质悬浮,或至少使纤维介质间断上升,才能顺利地完成输送。在水平管道中,使纤维介质悬浮的力有两种,一种是因为一般气力输运中雷诺数较大而处于紊流状态,紊流具有垂直方向的分力。另一种是由于纤维介质的形状不规则,气流作用使纤维介质产生转动或沉于管道底部时,上面流速较大、静压较小,上下静压差产生升力。
    在输送过程中,当纤维介质悬浮时,重力有使纤维介质下沉于管底的趋向,即产生纤维材料在管道中分布不匀。当纤维材料下沉至管底时,就和管底发生摩擦,速度降低,沿管壁滑动甚至翻滚,然后再跃起,形成螺旋式的休闲。这种休闲促使临界雷诺数降低,增加能量消耗并产生分层现象。如果流速再降低,就会在管道底部产生纤维沉积层,沉积层逐渐变厚后出现类似的腾涌和堵塞。
    使棉块沿水平管道开始滑动时的气流速度称为启动速度;在纤维下降过程中,达到空气阻力和重力相等时的速度叫做终末速度;使棉块在水平管道中输送时保持悬空的气流速度,称为腾空速度。一般启动速度接近于终末速度,腾空速度可以根据理论公式推算,输送纤维或棉块时,可以按台维斯公式计算理论的腾空速度,亦可以按经验公式计算:
    腾空速度vs =(2.4～3.7)vt
    式中:vs ———腾空速度,m/s;
    vt ———终末速度,m/s。
    因此,在水平管道输送时,气流速度应较垂直管道中的大。

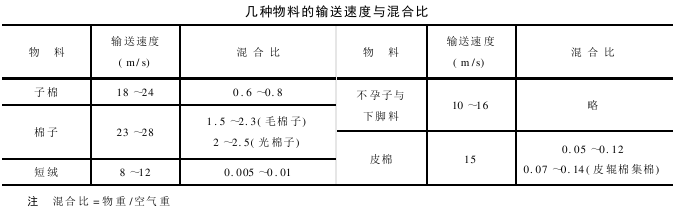

    在水平管道输送中,纤维介质的休闲速度和流体的相对速度对管道输送有肯定的影响,一般理论分析时,认为纤维介质休闲速度应接近于气流速度。实际上由于所输送的棉块很多且大小不一,而且气流各点流速也不一致,再加上重力的影响,四面产生了棉块相互碰撞凝集及和管壁摩擦,使纤维介质的休闲速度降低。根据理论推导和实践总结,几种物料的输送速度和混合比见下表。
