控制系统电控箱

    电控箱是喷水织机操纵系统的心脏。织机的各项参数全部送入电控箱,电控箱将讯号进行分析处理,保证织机的正常工作。
    电控箱内设置了各种爱护电路,如操纵回路的短路爱护、过电压爱护、过电流爱护等。电控箱的操纵回路通常由电源电路、逻辑处理电路、探纬电路、刹车操纵电路等组成。有些厂家的电控箱内还包含了电子储纬系统、电子送经系统。
    现在国内生产的喷水织机电控箱有以下几种:

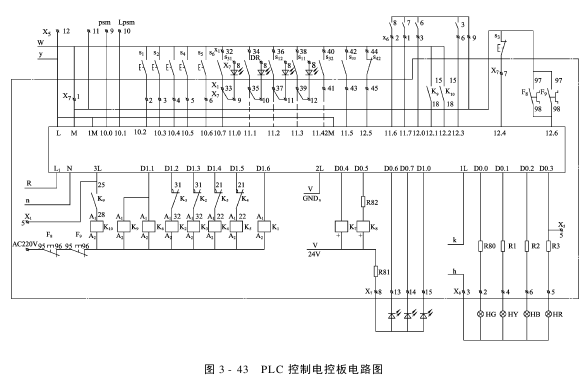

    LW541式电控板;LW52式电控板;W—2200电控板(日本北越生产),目前国内生产的很多电控板都是类同北越电控板;PLC操纵电控板。PLC操纵电控板电路图见图3-43,W—2200电控板电路图见图3-44。


    近年来,IRO公司又推出新的带中文终端的电控板。它的电控板的各项参数均可由中文终端设定并调整。
