线速度调器——张力式线速度调器

    张力式线速度调节器,俗称松紧架。当前后两单元机的线速度出现速度差时,织物的经向张力就会相应发生变化。张力式线速度调节器,就是利用织物这种张力的变化来调节各单元机的车速,以达到自动操纵前后各单元机线速度差的目的。
    按调节机构的休闲方式,张力式线速度调节器又可分为升降式和摆动式两种。
    1.升降式线速度调节器

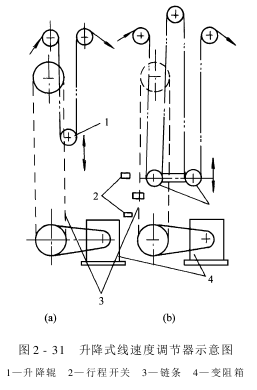

    图2-31是升降式线速度调节器的示意图。主要由导布辊、链轮、变阻箱和机架等部分组成。根据导布辊的数目,升降式线速度调节器又可分为三辊式和五辊式两种,如图2-31(a)和图2-31(b)所示。

    在三辊式中,其中一只导布辊(俗称升降辊,亦即张力辊)能随织物的经向张力的变化而产生上下升降,通过链轮,使链条回转,从而改变变阻箱的电阻,使单元机的驱动电动机自动调速。在五辊式中,则有两只升降辊,反应更灵敏。
    2.摆动式线速度调节器

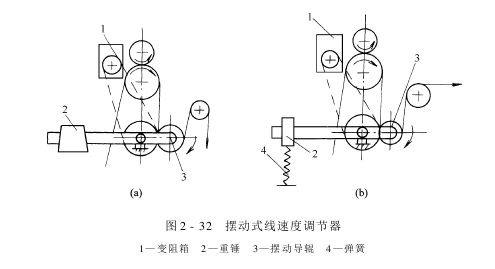

    图2-32所示是摆动式线速度调节器,可分为重锤和弹簧摆动式两种。由摆动式线速度缓冲装置和电气调速机构组成。其基本原理和升降式相同,仅是织物因线速度变化而产生的张力变化引起缓冲机构的摆动,而不是辊的升降。此摆动使链条带动变阻箱改变电阻,从而达到自动调节前后单元机线速度差异的目的。
