引纬机构

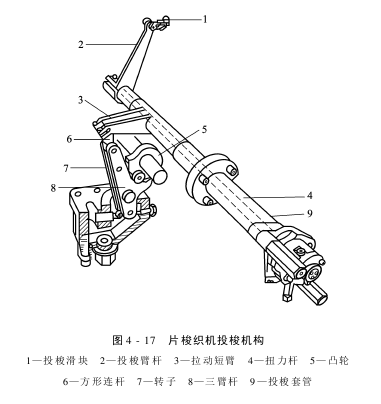

    片梭织机的引纬机构是投梭机构,如图4-17所示,它是以无撞击的形式将夹持纬纱的片梭加速投向投梭点。


    片梭织机的投梭机构投梭所需要的能量是通过扭力杆4产生的,当凸轮5回转时,推动三臂杆8上的转子7,并使三臂杆摆动。三臂杆摆动时,推动方形连杆6,拉动短臂3,并使投梭套管9回转。由于投梭套管的前端和扭轴是固定的,使扭轴发生扭转,在扭轴内部就产生了弹性应力,积蓄了弹性能量,在扭轴加扭过程中,投梭臂杆2随同投梭套管同时摆动,使投梭滑块1回退到左侧的投梭起始位置。直到三臂杆8和方形连杆6处于死心位置时即三臂杆8的摆动中心,三臂杆8和方形连杆6的联结点和方形连杆6和短臂3的联结点三点连成一条直线时,扭轴的加扭过程结束。当凸轮5继续回转时,位于凸轮两侧面的两只转子和三臂杆8的曲面接触,并使三臂杆转动,破坏了三臂杆摆动中心,三臂杆和方形连杆联结点和方形连杆和短臂联结点的三点死心位置,扭轴就开始释放出贮存的弹性能量。扭轴在放出能量时,使投梭套管急速顺时针方向转动,通过投梭杆2和投梭滑块1把片梭加速投出,为了汲取投梭过程中投梭机构的残余惯性力,在片梭织机上装有液压缓冲器。

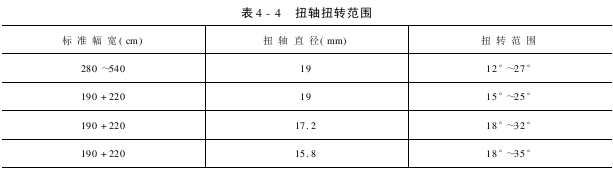

    片梭织机不同有效宽度,扭轴直径不同,其扭轴扭转范围也不同,下面是片梭织机的扭轴扭转范围,见表4-4。

    随着片梭织机引纬速度的提高,片梭经初始飞行速度也必须相应地提高,这就要求进行改进片梭的加速机构。P7300型织机在以下方面进行改进:
    (1)优化加速机构,提高机构效率增大加速装置的投梭角度。
    (2)优化投梭凸轮曲线,投梭休闲和谐平稳。
    (3)采纳新钢质的投梭杆。
    (4)进一步加长了扭轴。
    (5)重新设计了投梭箱的润滑的润滑冷却系统,对受载荷大的零件和投梭机构底部的零件进行特意直接润滑等。
