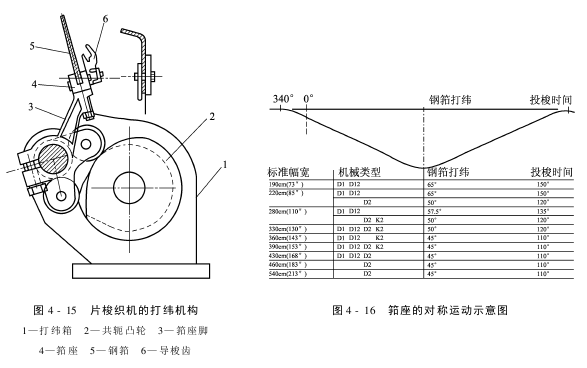

片梭织机的打纬机构如图4-15所示,它主要打纬箱1、共轭凸轮2、筘座脚3、筘座4、钢筘5和导梭齿6等构成。
打纬时,由位于打纬箱1内的共轭凸轮2,带动筘座脚3、筘座4、钢筘5和导梭齿6向前打纬。引纬时,筘座停留在后面的位置,和此同时,导梭齿和投梭和接梭装置的固定导梭件排成一线。在片梭织机上共有3~5个打纬箱,如190cm有效宽度织机采纳3只共轭凸轮打纬箱。540cm有效宽度织机采纳5只共轭凸轮打纬箱。共轭凸轮的下半部浸在打纬箱的油浴中,当凸轮回转时,油液就被带上,可以润滑装在打纬箱中的各种传动部件。
通过优化设计共轭凸轮的曲线,使筘座打纬休闲为对称休闲曲线,即向前休闲的时间和向后休闲的时间相等。筘座的对称休闲如图4-16所示。筘座质量轻,在片梭飞行时,筘座在后死心位置静止不动。钢筘的打纬角向经纱一边倾斜4°,以便优化织物外观。采纳楔形筘夹,8mm厚的筘条为标准型,12mm厚的筘条为双排筘和织筛网的钢筘。
