边撑装置

    喷水织机由于以织造各种疏水性纤维织物为主,化学纤维织物对钢筘的磨损比较明显,一般都配有钢筘爱护装置,因而其边撑装置和其他类型织机有明显区别。撑布形式从走布路径上分为上走布和下走布两种形式,也有根据织物要求可配全有效宽度撑布的形式。
    1.上走布边撑
    刺环为双排双列、双排单列、双滚柱三种,用户可根据织物织造需要来选择。
    图3-32中所示的就是上走布边撑。
    2.下走布边撑
    刺环一般为14°10′的双排双列,针倾角根据用户要求织造需要选取。
    3.全有效宽度边撑

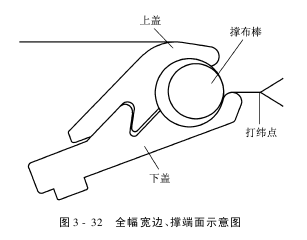

    采纳一根棒状撑布棒,如图3-32所示,其特点是可提高织口的稳定性,减小织口的游移,撑布棒的直径表面纹理及材料依据织物品种进行调换,适用于有效宽度确定的大批量织物的织造。


    4.浮动织口

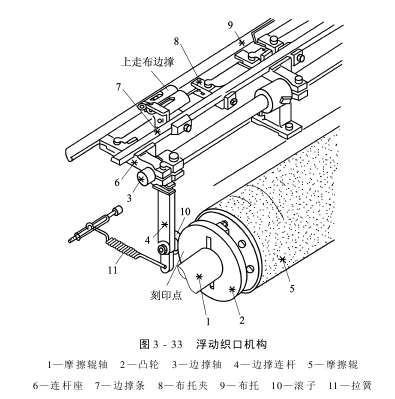

    喷水织机在织造过程中,合纤长丝对钢筘的磨损比较明显,故喷水织机一般都配置了浮动织口机构(图3-33),使织口在织造过程中缓慢地作上下摆动(约3mm),使钢筘筘羽和纬丝的接触不限制于某一处,从而幸免钢筘筘羽被磨出“细沟”,以致不能使用。


    当凸轮2随着摩擦辊5一起转动时,和其贴靠的滚子10和边撑连杆4被迫绕边撑轴3中心作摆动,同时带动布托9作上下摆动,从而使贴靠在布托9顶面的织口也作上下摆动(因布面被拉紧有张力,始终贴靠在布托9上),实现浮动。
