剪刀装置

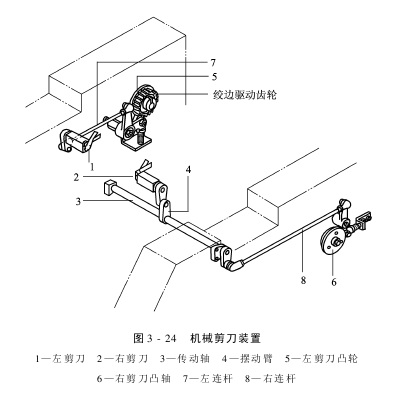

    喷水织机的剪刀有电热剪刀、机械剪刀和电子剪刀三种,在织机的左右各装一组,目前喷水织机以配置机械剪刀为主。左侧剪刀在每次投纬后切断纬丝,右侧剪刀将CC丝夹住投来的纬丝(一般保留有4～5根)留下,在每次投纬后剪断一根。图3-24为机械剪刀装置。

    剪刀的调整

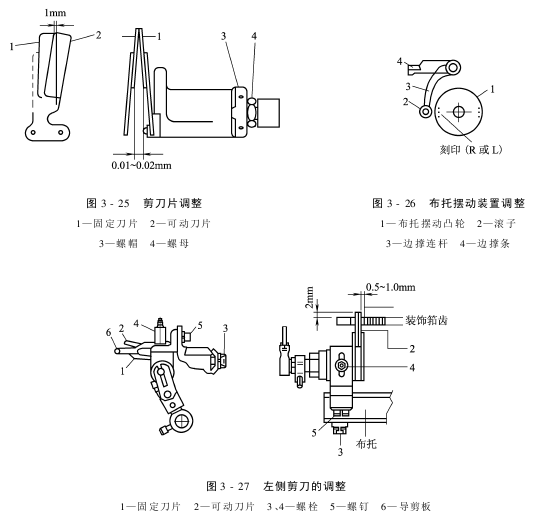

    1.剪刀片的调整(图3-25)
    当剪刀片换用新片或经研磨过刀片要装配时,肯定要调整好刀片间的位置。
    (1)固定刀片1和可动刀片2的刀尖要有1mm的重叠。
    (2)固定刀片和可动刀片的后端,相互之间要有空隙,其程度以螺帽3旋转松紧适度后用螺母4锁定,经锁定后的空隙要有0.01～0１02mm为佳。
    2.布托摆动装置的调整(图3-26)
    旋转卷取手柄使布托摆动凸轮1的低顶点(R或L的刻印部)和凸滚子2对上,此时将边撑条调整到水平的位置
    3.左侧剪刀的调整(图3-27)
    (1)左右的位置(图3-27):剪刀的刀片位置在钢筘的窗口内侧,钢筘的筘齿和剪刀的可动刀片2间的空隙调整在0.5～1.0mm范围,并用螺栓3固定。
    ①将时位轮的位置置于0°(钢筘移至前方位置)。
    ②剪刀刀片的尖端伸出钢筘2mm,并用螺栓4固定。

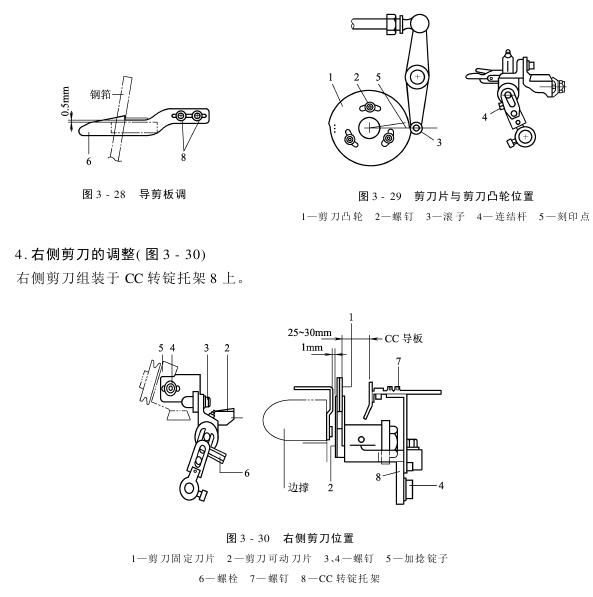

    (3)导剪板(图3-28):
    ①将导剪板6的凹部调整为比固定刀片1的上面高出0.5mm,暂以螺帽8固定。
    ②将钢筘9摆至前面,使导剪板6的沟处于如图3-28的状态,然后旋紧螺帽8而固定导剪板6。
    (4)剪刀的高度(图3-27):以螺钉5将导剪板6的各部上面调整为和径丝面高度一致。
    (5)剪刀片的重叠和剪刀凸轮的关系(图3-29):
    ①用手转动织机将时位轮转至40°位置。
    ②将3只螺钉2松开,使剪刀凸轮1的中心刻印5和凸轮滚子3会合,然后将3只螺钉2旋紧而固定剪刀凸轮。
    ③剪刀片的尖端将重叠1mm,以剪刀连结杆4调整(此状态的剪丝时位约在10°位置)。

    (1)左右的位置:
    ①以螺钉3使可动刀片和布撑的间隙定为1mm。
    ②以螺钉7使固定刀片1和CC导板的距离定为25～30mm。
    (2)前后以及上下位置:
    ①将时位轮转至0°。
    ②以螺钉4调整钢筘和剪刀位置,使钢筘和剪刀尖端之间的间隙为2mm,若间隙过小,刀片可能会碰伤向前摆动的钢筘。
    ③固定刀片1的尖端比经丝面低0.5～1.0mm螺钉4来进行调整。
    (3)剪刀片的重叠量:
    ①以手动转动织机使可动刀片和固定刀片相咬深。
    ②松开螺栓6,使可动刀片和固定刀片的刀尖重叠1～1.5mm,而后旋紧螺栓6。
    (4)剪切后的残丝根数:启动织机引进纬丝,经剪刀剪切后,若残留纬丝根数过多时,宜将刃尖处的重叠量略为增多。相反过少时,需将重叠量减少。残留丝条数以4～5条为标准。
    5.剪切时位角(图3-31)
    左侧剪刀剪切时位角调整:
    (1)将1根纬丝引入梭口。
    (2)将剪刀连结杆的螺栓6松开,用手回转时位轮,转至欲剪丝的角度。
    剪丝时位角通常为:
    涤纶丝(Polyester)为15°±5°,尼龙丝(Nylo)为10°±5°
    注意:调整时不要松开剪刀连结杆的螺栓7(螺栓7顶紧在摇动轴的整理平面上)。
    (3)在剪刀断丝时,将螺栓6旋紧,固定住可动刀片。
    (4)再度将纬丝引入1根,手动回转时位轮,试行剪丝,能依照设定角度完成剪丝即可。
