喷水织机光电探纬装置

喷水织机使用高压放电探纬装置在织造加捻织物时,对水质有相当高的要求,需投资一套水源净化降低导电率设备,使得喷水织机在织物适应性上受到限制。完电探纬装置可解决该问题。

完电探纬装置采纳国际广泛使用的SMD元件、完导纤维等先进器件,使产品具有体积小、故障率低、工作可靠的特点。

1.原理简介

本装置使用具有完导纤维的探头检测纬丝,探制装置将检测信号进行放大处理,同时和织机的探纬角度信号进行比较,从而将停机或运转信号送给织机的主操纵板完成探纬检测。

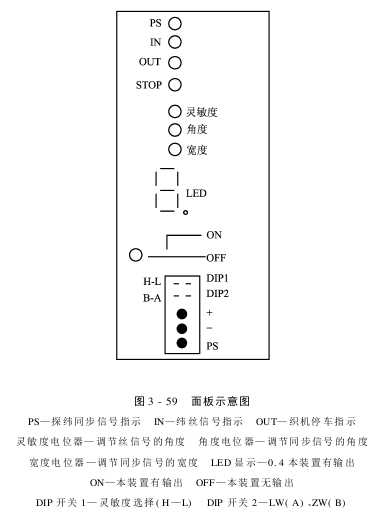

2.面板示意图(图3-59)

3.调试

(1)将DIP开关2调至位置A,并将织机同步接近开关位置为270°～320°左右。

(2)灵敏度调节:关掉探纬开关,启动织机,调节灵敏度电位器,使LED数码管显示为5,然后反向调节1～2格。

(3)根据车速调节该电位器,400～600r/min,一般调在11～12点钟左右。600～800r/min,调在13～14点钟左右。

(4)角度电位器调节:

调节该电位器使LED显示为1或2(不建议调到3或4)。

(5)打开探纬开关,正运转织机。

注意:必须和机械配合调整,选择适当的水量、压力、喷射角,使LED显示数字稳定。
