万事达—新龙型挠性剑杆织机是中国布料机械股份有限公司和意大利新比隆公司联合开发设计,由中国布料机械股份有限公司制造的一种新型高档剑杆织机。

　　适用范围及织物品种

　　新龙剑杆织机具有广泛的适应性,适用于棉花纱线或合成纱、精梳毛纱和化学纤维长丝的织造,能织造毛和精纺毛织物,轻薄和中厚棉织物,斜纹棉织物和灯芯绒织物,以及粘胶丝、合成纤维丝、真丝等织物。

　　主要结构

　　新龙剑杆织机是一种分别筘座式挠性剑杆织机,其机械构造高度精确,机器调整稳定,操作合理简单,保养工作少,符合人机工程学原理,这一全新设计概念。

　　开口机构

　　本机可配置BRG12型踏盘装置,2212型、2232型机械多臂装置,2660型、2650型电子多臂装置以及机械、电子大提花装置等开口机构,通过刚性联轴器和织机倒车箱连接,能获得适应各类织物的开口要求。

　　引纬机构

　　引纬由四相绞轴传剑机构、平面四连杆和扇形齿轮往复转动剑带传动轮来完成,该机构由若干强度极高、尺寸周密的部件构成,大限度提高了引纬系统运转灵敏性,而剑头休闲的特点在于它的加速度低,而且运行速度曲线符合引纬时不产生过度的纺纱线变形,便于夹纬、剪纬,以及纬纱在中心位置的交接和纬纱释放的要求,在变换有效宽度时,不需要再次调整剑头在中心交接的时间。

　　剑带传动机构的几何形状和尺寸提供了完美的直线休闲,运行平稳,无需剑带导轨,梭口没有剑带导轨技术有效地减少了对经纱的干扰,钢筘休闲特别平稳,减少了机器振动、降低了噪音。

　　送经机构

　　送经可配机械送经,也可配电子送经。机械送经装置由Hunt式无级调速机构和经纱张力反馈机构两部分组成的积极式连续机构,该机构结构简单、调节方便、转动灵敏、反馈精确,从满轴到空轴的经纱张力差异仅为5%左右。

　　电子送经装置,电子送经对经纱张力操纵精度高,在织造的全过程中,经纱张力都处于严格的受控状态,张力变化小。电子送经具有结构简单,品种适应范围广,操作方便等优点。

　　卷取机构

　　卷取可配机械卷取装置,也可配电子卷取装置。机械卷取装置,本机采纳连续式卷取,全部传动齿轮、蜗轮、伞齿轮均在箱内油浴润滑,织机配有10个变换齿轮,根据随机提供的有269个纬密档次可供选择的纬密表选择一组四个变换齿轮,可使纬密在2～111根/cm(5～282根/英寸)的范围内变化,满足各类织物的要求。打开机前侧的纬密箱盖,很简单调换四个变换齿轮。

　　电子卷取装置,经过织机操纵系统的综合协调,由步进电动机或伺服电动机分别操纵经纱送出量和织物卷取量,送经和卷取的同步极佳,能实现变纬密织造。

　　卷取辊,卷取辊表面的包覆材料,可根据织物的类型如一般织物、丝绸类织物等分别配用金刚砂、糙面橡皮等作为表面包覆材料。

　　卷布辊,卷布大卷绕直径为600mm,机器在运行过程中可以更换布辊。根据用户要求,可以配置一个独站的大直径卷布装置。

　　电子送经、电子卷取操纵系统

    电子送经、电子卷取操纵原理是由微处理机通过织机上的编码器给出的信息,传感器传来动态经纱张力变化的信息,经过综合协调,然后经由送经步进电动机操纵经纱的送出量,经卷取步进电动机操纵卷取辊的卷布量来实现自动操纵。

　　传动倒车机构

　　织机由一台5.5kW交流电动机和一套高性能电磁离合制动器驱动。改变织机车速可通过改变电动机三角皮带盘直径和皮带盘之间垫片的调整来实现。

　　主传动和倒车,独站绞边机构间的休闲传递,由倒车到送经、卷取、选纬等机构间的休闲传递,采纳高扭矩同步齿形带传动,有利于减少振动和降低噪音,从而使织机工作更趋平稳。

　　自动寻纬系统

　　微机操纵自动寻觅断纬,可以根据织物种类选择适当的参数修正断纬程序,预防产生停车挡。寻到断纬后,钢筘和剑头停在后死心的位置,不影响织物,可大限度地减少成品疵点。

　　辅助机构

　　常规配置的装置有压电纬停装置,上置式边撑装置,六列接触式电子经停装置。

　　根据用户要求还可配置八色或二色电子选纬装置,吸风装置,布边纱罗绞边装置、综框带绞边装置、独站假边绞边装置、折入边装置、机械或电子边字提花装置和热熔边装置。

　　织机的预防检查和维护保养

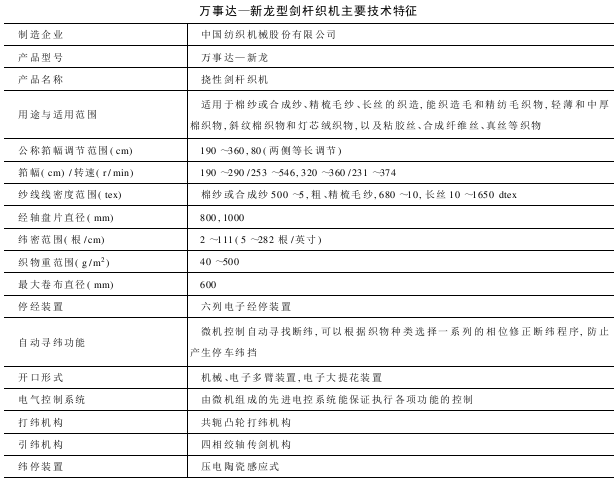

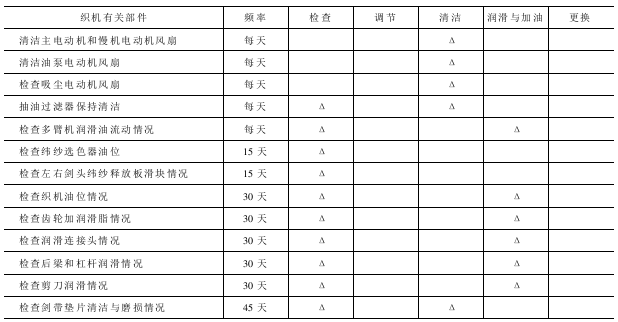

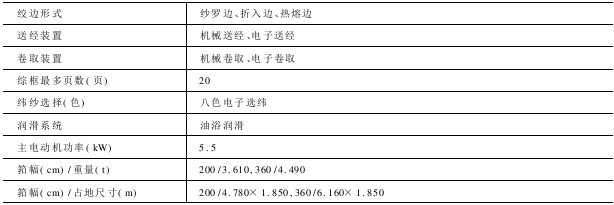

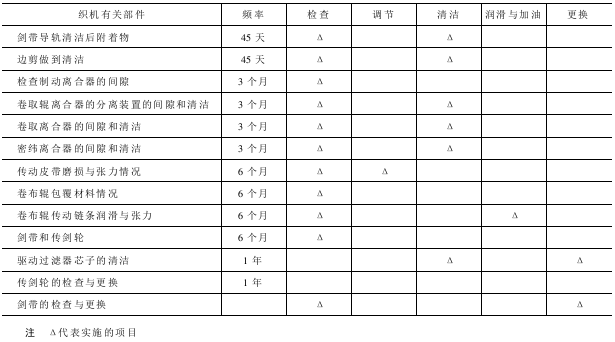

　　一般情况下应该按下表规定进行预防检查和维修保养。
