TW型铜网织机是石家庄面料机械有限责任公司在早期进口铜网机的基础上经过多方面的改进而成的。在汲取了旧织机结构简单、运行稳定、可靠性高的基础上,改进了其传动方式及操纵系统,使机器操作更灵敏,维修更方便。加之采纳多臂机及多综框装置,拓展了机器的织造范围,不但织造铜网,而且能够生产出高质量的聚酯网产品。该机是造纸网行业物美价廉的理想织机。

　　主传动机构　由主电动机和气动离合器组成,具有平稳启动、迅速制动的特点,既安全又可靠。

　　开口机构　　采纳双多臂机构,可挂8片综框,每片综框有4个挂综点。改变网纹可通过花筒的纹钉转换实现。

　　引纬机构　　固装在中轴上的投梭曲拐撞击打梭板上的打梭鼻头,打梭板上下摆动,驱动打梭木棒,打击梭子引纬,投梭力大小可由调整投梭鼻头的位置来操纵。

　　打纬机构 　由曲轴曲柄圆周回转带动连杆,经摇轴连接筘座脚带动筘座往复休闲,实现打纬,打纬力量大,转动平稳,可靠性高。打纬力约1000kg/m。

　　送经机构　　密度盘上的连杆驱动棘爪、棘轮,通过一对减速齿轮,一对人字齿轮传动送经辊,送出经纱,送经量大小通过调整密度盘上的连杆位置来实现。

　　卷取机构　　重锤式半积极、半消极式卷取。由送经量大小来决策卷取量的大小,根据重锤重量大小,可操纵网面的张力大小。

　　气动部分 　可编程操纵器和角度编码器对气动部件进行自动操纵。气动制梭通过调整气缸进气量,达到精确制梭效果,制梭区90°～280°;自动夹线、放线机构,夹线区280°～350°,放线区350°～50°;自动挑线压线机构,挑线压线区10°～20°,挑线压线复位区60°～80°。

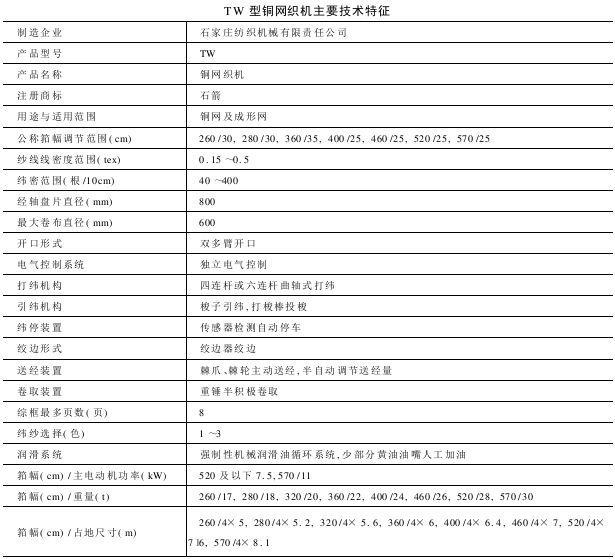

　　型号示意:
