CXW型成形网织机

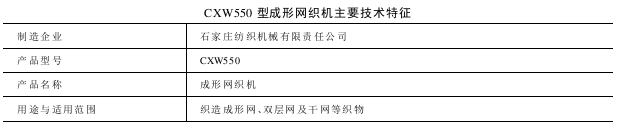

CXW550型成形网织机是石家庄面料机械有限责任公司在消化汲取国外产品的基础上,结合我国国情设计的重型多臂织机。该机用于织造造纸以及其他行业用单层、多层聚酯网。经纬用聚酯单丝,适用范围0.10~0.75mm。
纬密范围40~520纬/10cm。
有效宽度 6m,9m。
高车速40r/min,无级变速。
电动机功率29.3kW。
机器重量30t,38t。
外形尺寸6m宽幅,长10000mm×宽6800mm×高2800mm;
9m宽幅,长13000mm×宽6800mm×高2800mm。
主墙板 采纳球铁结构,分体组合。
主传动 采纳双电动机双头同轴传动,每台电动机功率7.5kW。
引纬机构 采纳液压投梭方式,储纬器和纬纱张力均匀补偿机构。
开口机构 采纳双多臂结构,多臂动作采纳凸轮操纵,16页综框。
打纬机构 采纳多段曲轴形式,曲轴采纳45号钢锻造,打纬力大。
卷取机构 采纳积极式三辊卷取,卷取辊为无缝钢管,外包橡胶皮。
送经系统有两种方式
双经轴电子送经系统和双经轴消极送经系统。
力矩电动机表面卷网,卷取辊为无缝钢管;整机采纳定时集中润滑系统;本机计算机编程操纵,自动化水平较高;本机不提供气源部分,由用户自理。
