一、类型

    (1)按所配织机类型分:剑杆织机用、片梭织机用和喷气织机用等。

    (2)按用途分:织常规织物用、织非常织物,如纬密很疏的工业用布等。

    (3)按使用门幅分:窄幅用,只有左、右手各一个折入边;阔幅用,不仅有左、右手各一个折入边,还有一个甚至多个中间折入边。

    二、结构及休闲原理

    折入边装置可分为连接、传动、箱体、执行4个部件,连接部件将折入边固定到织机上相应的位置,传动部件将动力从织机传动到折入边上。连接和传动随所配织机不同而不同。

    折入边装置因用途、所配织机类型不同而有多种型号,在结构上也就有所不同。但折入边装置使用多的是在剑杆织机上织精毛纺织物。因此下面以舒米特(SOMET)公司产天马优秀织机上所用的折入边为例,来说明其箱体及执行部件的结构和原理。

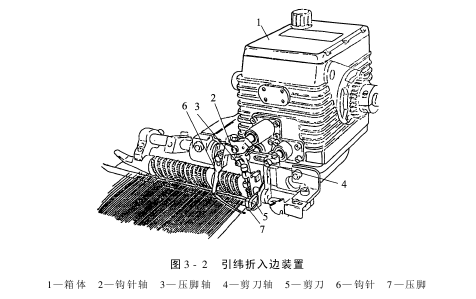

    该套装置由左、右两个折入边组成,分别放置在布边的两侧,成对使用。图3-2所示为引纬折入边装置。

    箱体1内有4组共轭凸轮,通过摆臂及连杆分别操纵钩针轴2、压脚轴3、剪刀轴4的轴向往复休闲及钩针轴的休闲,钩针6、压脚7及剪刀5等执行机构分别装在3根轴上,由3根轴带动做出压、剪、钩等动作。

    在引入的纬纱由钢筘打纬并被边经纱织住后,压脚7就伸出夹持住纬纱,然后由剪刀5将纬纱在纬纱剪刀和边经纱之间距离第1根经纱约11mm处剪断,在纬纱被夹住并剪断的同时,钩针6也在上下开口之间转动,随着钩针和压脚座的相对休闲,纬纱被钩针钩住,纬纱头便随着钩针从压脚座中带入布边。

    其他剑杆织机上所用折入边装置,虽然外形尺寸和上述介绍的天马织机上用折入边装置有所不同,但箱体内也都有4组凸轮机构,只是凸轮的形式不同而已。例如:GTM机用折入边是沟槽凸轮、SM93机是圆柱凸轮、FAST机是盘形径向凸轮,它们的终目的都是驱动3根轴做相应的动作,其他的折入边执行部件也都有剪刀、压脚和钩针,形状虽略有不同,终动作过程都相似。

    三、技术规格

    (1)置式:上置式(布边两侧各一,中间折入边则在门幅的中间)。

    (2)适用转速:剑杆机用,≤430r/min;喷气机用,≤600r/min。

    (3)折入边区域宽:≥14mm。

    (4)功率:各种折入边基本上相同,都约为0.1kW(430r/min时,单侧)。
